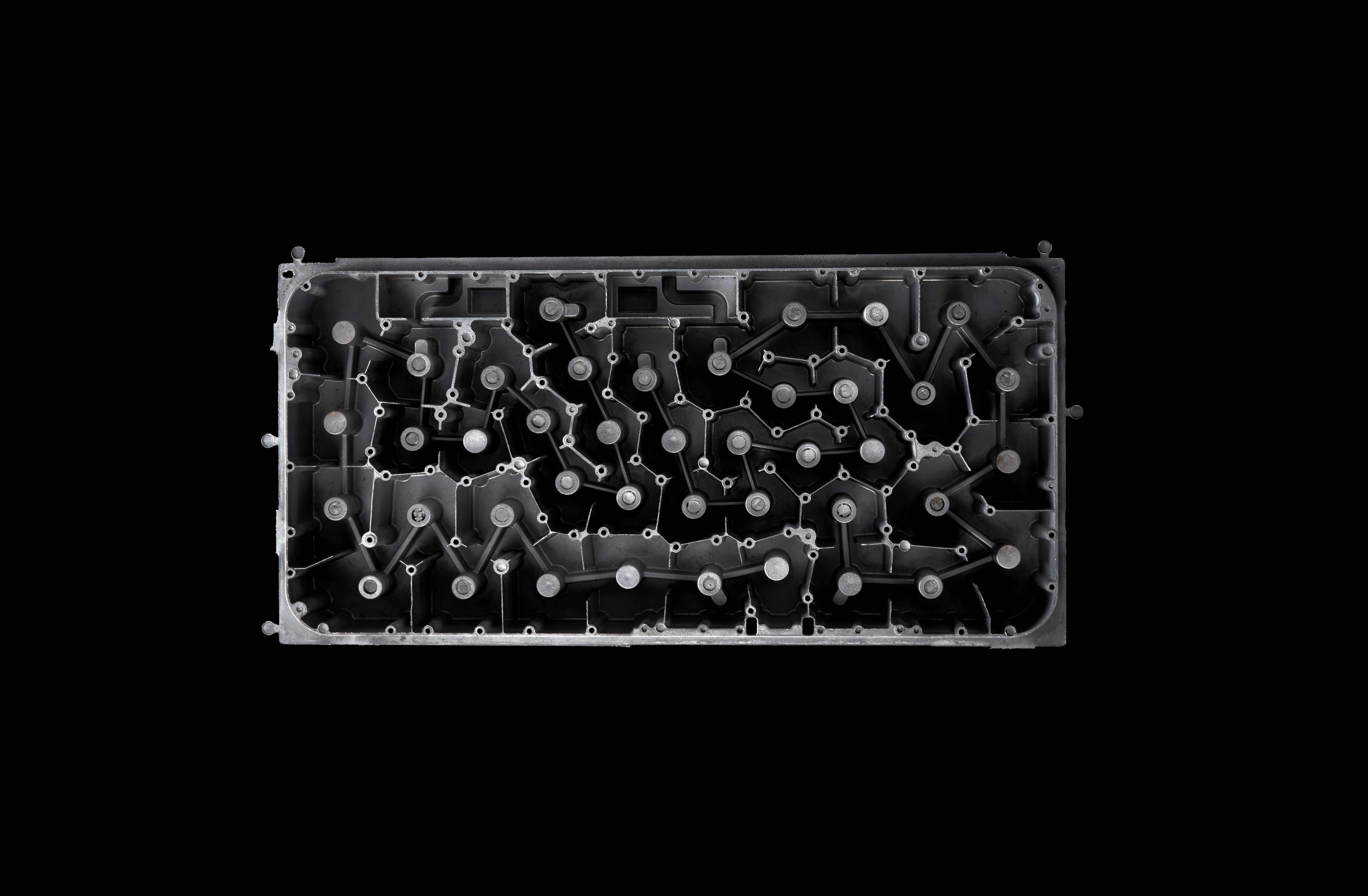

Att minska vikten är avgörande i modern design. Legeringen är utvecklad för att ersätta legeringar som DIN226/46000/ADC12. Det ger konstruktörerna möjlighet att designa mycket komplexa former med tunna väggar i kombination med en legering till låg kostnad. Legeringen är baserad på 100 % återvunnet aluminium, med max. 65 % silikon, för att minska koldioxidavtrycket i din produkt. Typiska användningsområden: pumphus, ECU-kåpor och AC-delar.
En legering utvecklad för Rheocasting, med goda gjutbarhetsegenskaper i halvfast tillstånd. Vanligtvis ligger den inom intervallet 30–40 % fast tillstånd. Rimligt goda mekaniska egenskaper. Viktiga egenskaper är god formfyllningsförmåga och hög värmeledningsförmåga.
Grundämne | Min % | Max % |
Si |
2,0 |
5,5 |
Fe | - | 1,0 |
Cu | - | 2,1 |
Mn | - | 0,6 |
Mg | 0,15 | 0,6 |
Cr | - | 0,15 |
Ni | - | 0,55 |
Zn | - | 1,2 |
Pb | - | 0,094 |
Sn | - | 0,15 |
Ti | - | 0,2 |
Övriga max 0,05 % och totalt max 0,25 %
En legering avsedd endast för rheocasting-metoden. Utmärkt
för komplexa och tunnväggiga gjutningar, men även användbar i applikationer med större väggtjocklek i kombination med lägre krav på mekaniska egenskaper.
Legeringen kan åldras artificiellt eller fällningshärdas
om porositeten i gjutningen hålls låg.
Dragbrottgräns Rm3 MPa. |
Sträckgräns R p0,2 3 MPa. |
Förlängning A % |
Brinellhårdhet HBS, min. | Värmeledningsförmåga W/m o K | |
250 | 135 | 2,5 | 75 | 150. 155 |
